Mikrotik : Mengatasi Web Browser did not send challenge response pada Hotspot Mikrotik

EstuBlog - Pernah mengalami hal ini pada saat setting mikrotik ?
"web browser did not send challenge response (try again, enable JavaScript)"

Kesalahan ini sering terjadi karena enskripsi yang dilakukan mikrotik menggunakan hash yang mengharuskan mikrotik mengirimkan semacam kata kunci yang nanti akan dicocokan ke server mikrotik dan proses tersebut diolah oleh javascript.
karena browser di smartphone "rata-rata" secara default menonaktifkan JavaScript.

Defaultnya Mikrotik Menggunakan cara login HTTP CHAP. yang pada dasarnya melakukan enskripsi seperti yang saya jelaskan tadi.

Nah solusinya kita tinggal menggantinya dengan menonaktifkan nya lalu mengaktifkan HTTP-PAP.

Pertama, buka winbox. login sesuai dengan IP, username dan password mikrotik anda.

lalu buka. IP > Hotspot

lalu pilih bagian tab Server Profiles

pilih mana server yang akan anda atur. setelah itu klik 2 kali. dan buka tab Login

Hilangkan centang pada HTTP CHAP dan centang HTTP PAP
contohnya dibawah ini

Nahh jika sudah. silahkan anda coba kembali login dari smartphone anda.
Selamat Mencoba dan Semoga Berhasil.
:D

Read More

Tips : Memunculkan Compliance Test pada Ubiquiti

EstuBlog - Mungkin pernah pada saat setting Ubiquiti, negara yang dipilih tidak mengeluarkan output power yang maximal. dikarenakan peraturan yang dibuat negara dan produsen alat tersebut.
Hal itu dilakukan agar tidak sering terjadi Interfrensi antar jaringan yang menyebabkan gangguan terhadap koneksi tersebut. tapi bagaimana untuk daerah terpencil ? sebenarnya sinyal itu udah ada dimana2, contoh nya sinyal satelit yang saat ini sudah mencakupi seluruh Indonesia.

Compliance Test (CT Mode) pada produk ubiquti digunakan untuk mengatur agar alat itu mengeluarkan Output Power secara maximal untuk mendapatkan sinyal yang baik. ya sebenarnya sih itu untuk test semata. karena beberapa negara masih mengijinkan output power yang besar.

Nahh, Kenapa saat ini CT Mode dihapuskan ? Karena Regulasi untuk perangkat nirkabel sudah diterapkan di beberapa negara. contohnya Indonesia. Tapi ini hanya dilakukan untuk Firmware 5.6.2 ke atas. tidak untuk dibawahnya.

Seperti yang saya katakan tadi bahwa update terbaru firmware yang di keluarkan ubiquiti berbeda sama versi sebelumnya. Untuk versi terbaru yaitu XM-v5.5.8 sampai dengan XM-v5.5.10 pada semua produk air OS nya. Dan versi terbaru inilah yang banyak dikeluhkan para pemain rt rwnet atau teknisi jaringan internet. Karena mereka merasa kesulitan dalam menggunakan radio tersebut. Masalah ini berdampak pada sulitnya melakukan koneksi antar radio ubiquity. Karena tidak adanya pemilihan Compliance Test pada pilihan country. Sedangkan untuk versi dibawahnya masih terdapat fitur Compliance Test pada pilihan country.
Nah jadi solusinya jika ingin radio ubiquiti saling terhubung pada firmware XM-v5.5.8 , XM-v5.5.9 , dan XM-v5.5.10.

Berikut Solusinya :

Pertama, download terlebih dahulu PUTTY, kalau linux bisa memakai tool SSH
Link disini

Diharapkan mereset dulu alat yang akan dimunculkan CT mode nya.

Jika sudah direset. Isikan IP dengan 192.168.1.20 dan port 22

Open, nanati akan ada pemberitahuan tinggal YES aja
Login sesuai dengan radio anda. Apabila masih default ya tinggal masukkan user : ubnt dan pass : ubnt
Kemudian pada console SSH ketikkan command berikut ini :
Ada beberapa perbedaan untuk memunculkan Complience test.

Untuk Firmware XM-V5.5.8

copypaste kode dibawah ini.


echo “radartool cactime 1000″ > /etc/persistent/rc.poststart echo “echo ‘

atau mengunakan kode ini
\n’ >> /etc/ccodes.inc” >> /etc/persistent/rc.poststart chmod +x /etc/persistent/rc.poststart cfgmtd -w -p /etc/ reboot

Untuk Firmware XM-v5.5.9 dan XM-v5.5.10

touch /etc/persistent/ct save reboot

Setelah proses selesai maka radio akan restart. Tunggu hingga beberapa detik sampai hidup kembali. Silahkan login melalui browser dan lihat pada pilihan Country nya.

Selamat anda sudah berhasil memunculkan Compliance Test. Jika anda belum berhasil ulangi lagi seperti awal lagi, semoga berhasil.

Read More

Elektronik : Rangkaian Driver Power Supply untuk Amplifier

Driver Power Supply buatan Pabrik

EstuBlog - Assalamualaikum, kalo ini saya akan berbagi tentang rangkaian power supply untuk amplifier. yaaa sebenernya ga khusus-khusus amat sih. tapi, pemilihan ukuran elko yang benar akan meningkatkan sedikit voltase. jadi ada dikitlah tambahan voltase buat ampli.

Jika menggunakan Transistor Final 2sc5200 dan 2sa1943. disarankan voltase diatas 50v. agar suara lebih mantab.

untuk 2955 dan 3055 cukup menggunakan masukan 32 volt. keluaran nya akan naik jika uF Elko dibesarkan

Berikut beberapa rangkaian yang akan saya jelaskan dibawah ini.

Nahh, ini adalah contoh power supply nya, input lebih besar dari output, kenapa bisa begitu ? karena elko kapasitor yang kita gunakan mendongkrak naik voltase yang dimasukkan. agar, voltase bisa berada diatas input. karena pada saat amplifier mengeluarkan suara bass yang jedar jedur. voltase tidak akan berat di trafo. tetapi akan menarik di elko.

ya tetep mengambil di trafo, tapi elko akan menahan tegangan "sementara" untuk digunakan amplifier.

kapasitor milar, digunakan untuk penyetabil frequensi, untuk merapihkan frequensi yang masuk ke amplifier. agar frequensi tetap stabil saat ada "jeduman" bass yang mantab.

unutk rangkaian diatas, c1,c2,c3,c4 tidak dipasang juga gapapa. tapi saran saya tetap dipasang.

kalau led itu tidak usah.

untuk elko c5, c6, c7, dan c8 bisa di ganti dengan uF yang lebih besar agar voltase bisa naik sedikit.

sekian dari saya. terima kasih telah mengunjungi blog sederhana saya. :D

Read More

Pengetahuan Elektronika : Apa itu Listrik dan Generator Listrik

EstuBlog - Listrik ? Pernah dengar, ya pastinya ga mungkin ga ada yang ga pernah dengar (muter-muter yak :v) karena jaman sekarang sudah banyak wilayah yang sudah tersedia listrik.

Listrik adalah rangkaian fenomena fisika yang berhubungan dengan kehadiran dan aliran muatanlistrik. Listrik menimbulkan berbagai macam efek yang telah umum diketahui, seperti petir, listrik statis, induksi elektromagnetik dan arus listrik.

(Kata Mbah Wikipedia https://id.wikipedia.org/wiki/Listrik)

Yaaa, saya aja belum begitu mengerti apa itu listrik, kenapa bisa nyetrum, kok kalo di pegang nyengat (kek lebah :v).

Sebenarnya Listrik di hasilkan dari putaran magnet yang memutari kumparan sehingga menghasilkan energi yang dapat menghidupkan alat-alat elektronika. putaran yang dihasilkan magnet tersebut akan menginduksi lilitan yang ada di sekitarnya. sehingga terjadi picuan energi dan menghasilkan elektron dan neutron.

Tapi kok nyetrum ya ? "biasanya" listrik itu mempunyai 1 jalur arus yang sengaja ditanam di bumi untuk mendapatkan neutral. jadi kelebihan arus akan dialirkan ke bumi.

Kita akan kesetrum apabila kita menginjak tanah, semen, keramik dll yang langsung bersentuhan dengan bumi. karena tubuh kita sebagian besar adalah cairan. yang mana cairan itu adalah konduktor (penghantar listrik) terbaik. tapi kalau kita memakai sepatu pengaman. (SNI loh ya) listrik hanya akan terasa seperti "ngenyut" saja.

Listrik yang dihasilkan oleh generator adalah AC (Alternating Current) yang berarti arus bolak-balik, arus yang tidak stabil. yang mana arah kutub nya berubah-ubah dan tidak stabil.

Jadi itulah penyebabnya kalau kita megang listrik akan terasa bergetar-getar diseluruh badan.

Skema dari Generator Listrik

• Inti kutub berfungsi sebagai Poros dari putaran generator listrik.
• Cincin geser berguna mengkalibrasi putaran agar pas dan tidak menghasilkan getaran yang berlebihan.
• Lilitan penguat, bagian inilah yang paling penting karena listrik akan dihasilkan dari lilitan ini.
• Inti Stator, Ruang magnet yang akan diputari oleh lilitan.
• Rangka Stator, bagian dari rangka luar.
• Kotak Terminal, bagian untuk meletakkan komponen tambahan seperti stopkontak output, voltmeter, dll

Okelah, sekian penjelasan saya mengenai listrik.

Mungkin besok kalau dapat bahan tentang listrik akan dijelaskan lagi :D

Terimakasih atas kunjungan nya, semoga bermanfaat.

Read More

Elektronik : Rangkaian TDA2030 BTL Amplifier 100watt

EstuBlog - Haii semua, kali ini saya akan share sebuah rangkaian amplifier menggunakan tda2030.
rangkaian ini saya buat berdasarkan kesimpulan saya terhadap rangkaian-rangkaian yang saya temukan pada saat browsing.

Rangkaian ini menggunakan daya 15v CT. menguarkan daya sekitar 75-100watt. standar untuk speaker 6-8'. berindepensi 4-8ohm.
Menurut saya rangkaian ini bagus, stabil make speaker 6' suaranya udah enak, tinggal di kasih tone control menurut saya enak lagi. soalnya baru bikin :D
Tapi... rangkaian ini cepet panas , mangkan nya saya kasih kipas itu di deket pendingin nya biar ga panas. itu aja masih anget _- .

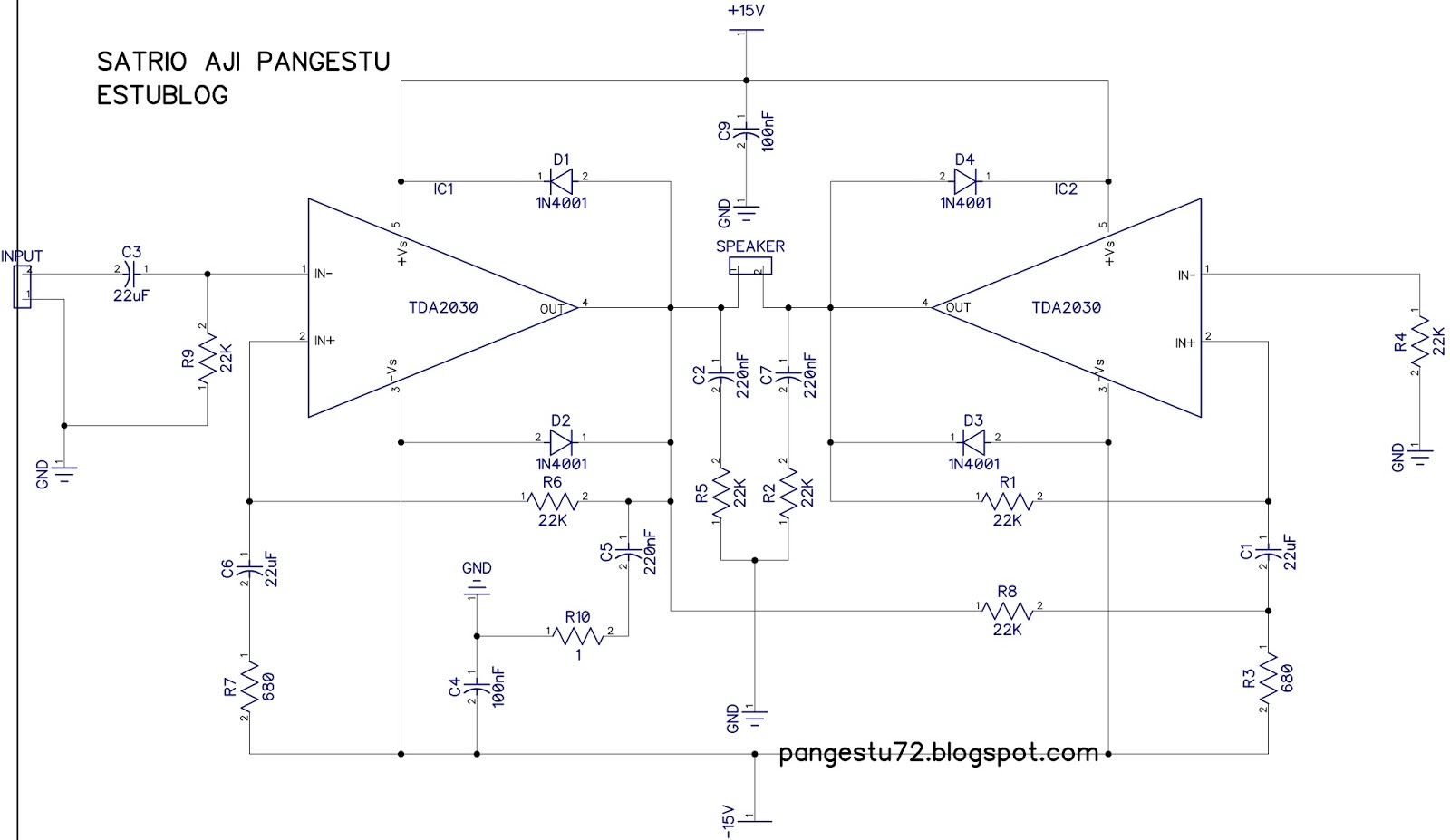

Berikut rangkaian nya.
=================================================

sederhana bukan ? tapi mantab suaranya :D cocok untuk subwoofer, gede.in aja trafonya biar gak goyang setrumnya .

oke terimakasih kunjungan nya.😁😁

Read More

Mikrotik : Block VPN di Opera Browser menggunakan Mikrotik

Browser Opera menggunakan VPN

EstuBlog - Suka Private Browsing ?? apalagi menggunakan Browser dari Opera kan di dalam nya udah ada VPN nya. apalagi VPN nya koneksinya bagus banget, servernya stabil .
Btw saya bukan nya promo ya :v , malah saya akan memberikan tutorial cara blok vpn yang ada di opera itu :v .
karena private vpn banyak disalah gunakan. untuk liat bok*p lah, judi, dll. kita harus memblok nya. di tutorial kemaren saya udah share tentang :

Blokir Situs Porno menggunakan DNS Sehat di Mikrotik

tapi, kan masih ada VPN. jadi kita harus blok dulu vpn nya agar double protection :v dua kali perlindungan. agar ABKI (Anak Baru Kenal Internet) ga browsing yang aneh2 :D

basis dari vpn browser opera adalah SurfEasy , yang berarti penggunaan IP private vpn nya opera menggunakan VPN dari surfeasy.

jadi kali ini kita akan block vpn dari SurfEasy menggunakan Mikrotik.
berikut kode nya, silahkan di paste di terminal winbox ya :D

/ip firewall address-list
add address=37.228.104.0/21 list=opera comment="OPERA"
add address=37.228.105.0/24 list=opera comment="OPERA"
add address=82.145.208.0/20 list=opera comment="OPERA"
add address=82.145.212.0/24 list=opera comment="OPERA"
add address=91.203.96.0/22 list=opera comment="OPERA"
add address=107.167.125.0/24 list=opera comment="OPERA"
add address=141.0.8.0/21 list=opera comment="OPERA"
add address=141.0.12.0/22 list=opera comment="OPERA"
add address=185.26.180.0/22 list=opera comment="OPERA"
add address=195.189.142.0/23 list=opera comment="OPERA"
add address=195.189.142.0/24 list=opera comment="OPERA"
add address=195.189.143.0/24 list=opera comment="OPERA"
add address=185.137.16.0/24 list=opera comment="SurfEasy Inc"
add address=185.137.17.0/244 list=opera comment="SurfEasy Inc"
add address=185.137.18.0/24 list=opera comment="SurfEasy Inc"
add address=185.137.19.0/24 list=opera comment="SurfEasy Inc"

/ip firewall filter
add action=drop chain=forward disabled=no dst-address-list=opera comment="drop-opera-vpn"

Sekian tutorial dari saya.
Terima Kasih telah menggunjungi Blog sederhana saya ini. sukses untuk kalian semua :D

Read More

Mikrotik : Cara Konfigurasi IP Statik pada Mikrotik menggunakan Terminal

EstuBlog - Haii semua, kali ini saya akan berbagi tutorial bagaimana cara setting IP statik pada mikrotik. ini sangat dibutuhkan karena untuk ip publik atau limitasi bandwidth pada client yang menggunakan alat mikrotik.
okelah langsung saja.

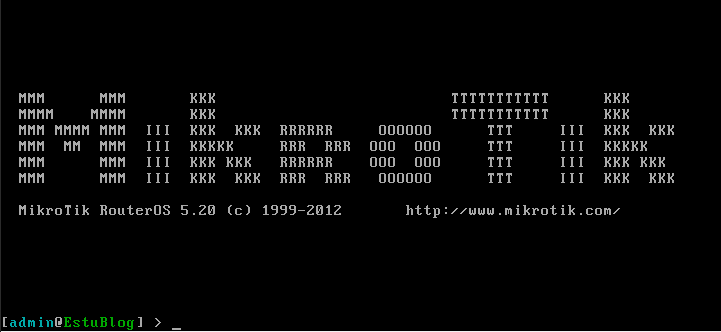

Tutorial ini menggunakan Terminal Mikrotik, yang untuk Winbox menyusul ya :D

Contoh :
saya ingin memberi client saya ip 192.168.23.2 dan gateway saya dimikrotik adalah 192.168.23.1 dengan netmask 255.255.255.0


/ip address set address=192.168.23.2/24 network=192.168.23.1 netmask=255.255.255.0 interface=ether1
/ip route add dst-address=0.0.0.0/0 gateway=192.168.23.1 pref-src=192.168.23.2
/ip firewall nat add chain=srcnat action=masquerade out-interface=ether1

ip diatas silahkan diubah saja sesuai keperluan, perhatikan ip-ip mana saja yang harus diubah, dan jika salah. pengaturan tidak akan bekerja/berhasil.

Terimakasih atas kunjungan nya, semoga sukses dengan apa yang kalian kerjakan sekarang. :D

Read More

Mikrotik : Cara Limit Video Streaming Youtube Dll di Mikrotik

EstuBlog - Pas main game di warnet, coba ada 1 orang yang youtube.an, biasanya nama-nama hewan "Kebun Binatang" pada keluar karena kekesalan client yang lagi maen game terus Lag :v .

Pasti kamu juga kesel dong, pas lagi asik main game terus ada 1 manusia keren yang youtube.an :v , kesel yang pasti bener2 kesel. hahaha.

Okelah, Kali ini saya akan membuat artikel tentang bagaimana cara melimit video streaming di mikrotik. harus make mikrotik yaa 😃 soalnya nya ini media pembatasnya mikrotik 😃.

Soalnya saya juga kadang2 kesel, lagi maen game ehhh ada yang youtube.an. untung2 kalo masih lag, lah kalo koneksi bermasalah :v kelar lu , hahahha.

Berikut Script nya, silahkan di copas bae 😃 . Kalo mau copas di blog, cantumkan sumber ya 😃😃😃👍👍
Kalo mau langsung di copy 😃 mantab jiwa

Terima kasih kunjungan nya, komen yaa kalo bingung. kalo saya luang saya bantuin kok 😃

Read More

Mikrotik : Cara Blokir Situs Porno atau Judi di Mikrotik menggunakan DNS Sehat

EstuBlog - Resah Client anda browsing negatif menggunakan internet anda ? atau Punya warnet tapi isinya pemain judi semua ? Hahaha, okelah ..
Kali ini saya akan berbagi cara memblokir situs porno atau judi dan situs2 tidak sehat lain nya menggunakan DNS Sehat ..

yapp , DNS Sehat ini dibuat oleh Owner dari Grup Facebook DNS SEHAT INDONESIA.
Untuk memblokir situs2 gak ngenah yang ada di internet :v .

Karena banyak nya akses konten negatif. mereka berinisiatif membangun sebuah server yang sudah memfilter banyak sekali situs2 negatif di dunia.

Bayangkan aja, kalo anak sd yang baru kenal internet, penasaran kalo ada temen nya cerita "eh coba lu pas ke warnet, liat b**ep deh".

Nah kan kerok urusan nya. karena OP nya kadang sibuk , jadi ga merhatiin client nya ngapain. jadi bisa aja ABKI (Anak Baru Kenal Internet :v) buka-buka situs yang ga baik.


Okelah langsung saja berikut script nya.
langsung paste aja di terminal winbox Mikrotik




Langsung Copy :D

Thanks udah berkunjung di blog sederhana saya :D Bye Bye :v
